2）防感应雷。在弱电系统的接入处设置弱电保护的浪涌保护器，以防止弱电设备因受到雷电感应受损。

3）防止雷电波侵入。电缆外皮接地，并将所有进出建筑物的金属管道可靠地连接到总等电位联结排上。

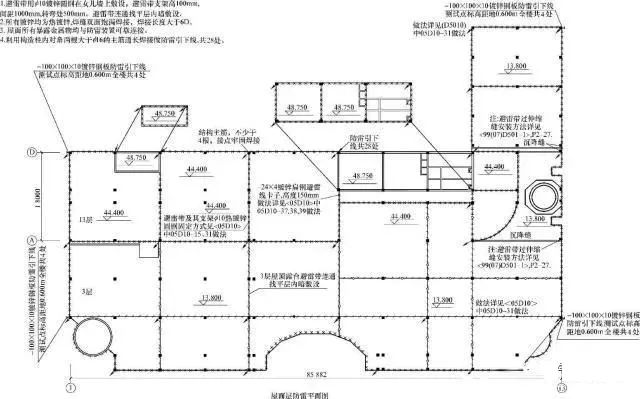

（3）晋中避雷检测：对照图4-23屋面防雷平面图分析如下：

1）避雷带用φ10镀锌圆钢在女儿墙上敷设，避雷带支架高100mm，间距1000mm，转弯处500mm，避雷带连通找平层内暗敷设。

2）屋面所有暴露金属物均与防雷装置可靠连接。

3）利用构造柱内两根大于φ16的主筋通长焊接做防雷引下线，图中共28处。

（4）吕梁防雷检测：接地系统设计

低压系统的接地形式主要有IT系统、TT系统和TN系统。

图4-24设计中的接地保护形式采用TN-S系统，利用建筑物基础承台及桩基内主钢筋作环形共用自然接地装置。防雷接地、电气设备安全接地以及其他需要接地的设备，弱电设备采用共用接地，共用接地体的接地电阻应小于1Ω。这样既保证了人身和设备的安全，也减少了由于不合理接地引起的干扰。

1）运城防雷检测：等电位联结

山西诺亚防雷：在建筑电气工程中，常见的等电位联结措施有三种，即总等电位联结、辅助等电位联结和局部等电位联结，其中，局部等电位联结是辅助等电位联结的一种扩展。这三者在原理上是相同的，不同之处在于作用范围和工程做法。

配电室、机房、消防控制室等电位联结与配电室作法相同，具体做法可以详见05D10《防雷接地工程与等电位联结》中的施工说明。

长治防雷检测：配电室接地系统：总等电位设置在配电室，采用镀锌扁钢(40×4)在配电室的地面铺设一圈导体环，使各个配电柜与其相接，并使导体环与总等电位(MEB)可靠相连，总等电位直接与人工接地体(即基础钢筋)至少在两处可靠焊接，形成等电位保护。

山西防雷验收：消防弱电系统的接地：消防控制室的接地：火灾自动报警系统及联动控制设备需要设置直流工作接地，按照《火灾自动报警系统设计规范》的要求，采用专用接地或共用接地装置，一般尽量采用专用接地为宜，但因为难以满足间距的要求，所以建筑物中各种用电设备往往采用的是共用接地。图4-24设计采用共用接地装置，注意接地干线的引入段不能采用扁钢或裸铜排等，以避免接地干线与防雷接地、钢筋混凝土墙等直接接触，影响消防电子设备的接地效果。

太原防雷工程：接地母线(层接地端子)：
